Обзор: Беспроводной роутер TP-Link TL-WR1045ND

Компания TP-Link широко представлена на отечественном рынке. В нашей конференции обсуждению ее продуктов посвящено немало тем. Беспроводные роутеры этого производителя редко могут похвастаться уникальными возможностями, однако благодаря ценовой политике компании достаточно популярны среди пользователей. Также стоит упомянуть, что компания занимает достойное место в «iXBT Brand 2014 — Выбор читателей».

Рассматриваемый сегодня роутер TL-WR1045ND был анонсирован в конце прошлого года и сегодня в каталоге производителя в полном одиночестве представляет класс однодиапазонных моделей с максимальной скоростью соединения 450 Мбит/с.

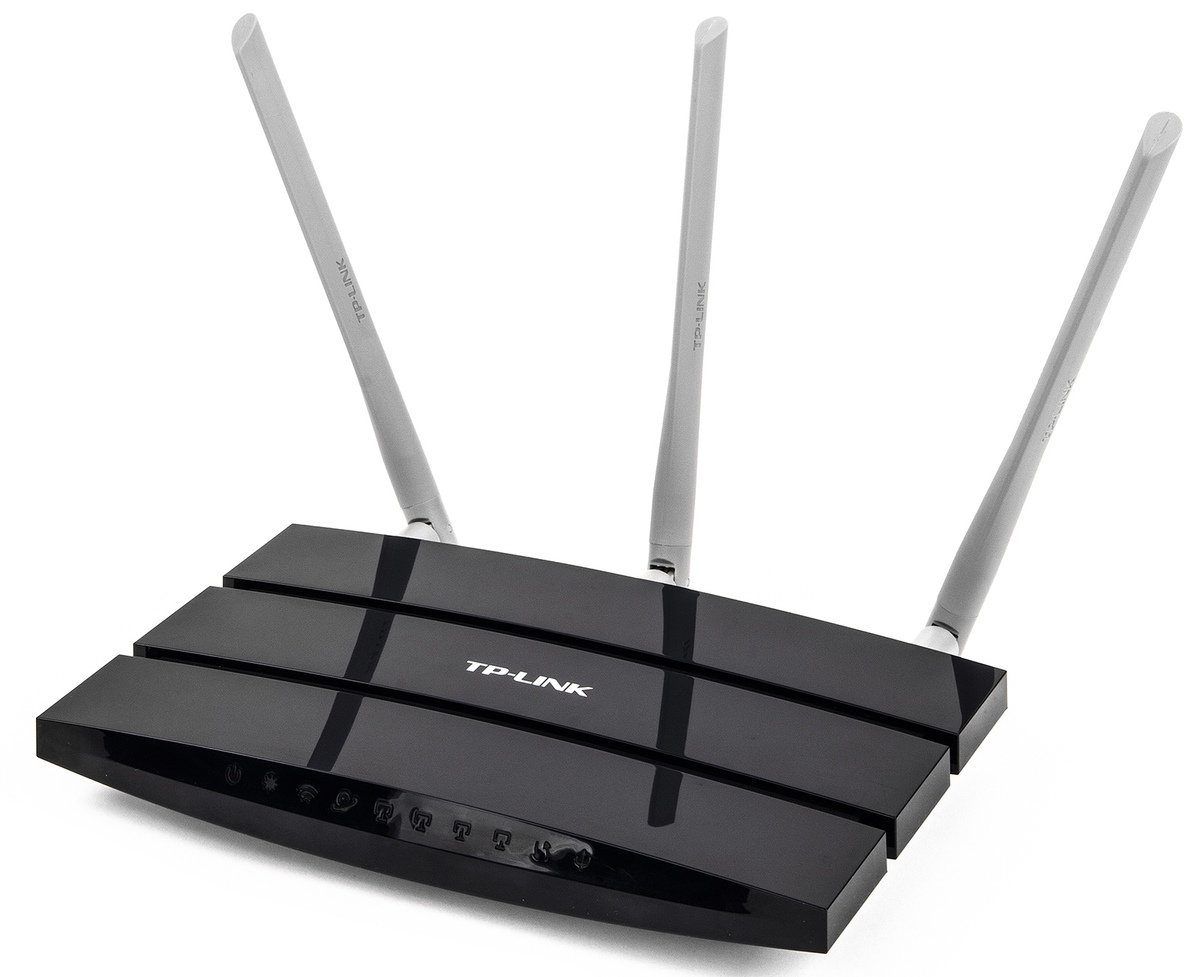

Внешний вид TP-Link TL-WR1045ND

Модель оборудована гигабитными сетевыми портами, поддерживает 802.11n, имеет один порт USB 2.0 и позиционируется компанией как более производительная при работе с беспроводными клиентами модификация современной версии известного роутера TL-WR1043ND. При этом отдельное внимание уделяется упрощенной настройке работы с отечественными операторами.

Комплект поставки и внешний вид

Роутер поставляется в традиционно оформленной для данного производителя картонной коробке. На ней представлена фотография устройства, ключевые особенности, технические характеристики и другая информация. Практически все тексты — на русском языке.

Упаковка TP-Link TL-WR1045ND

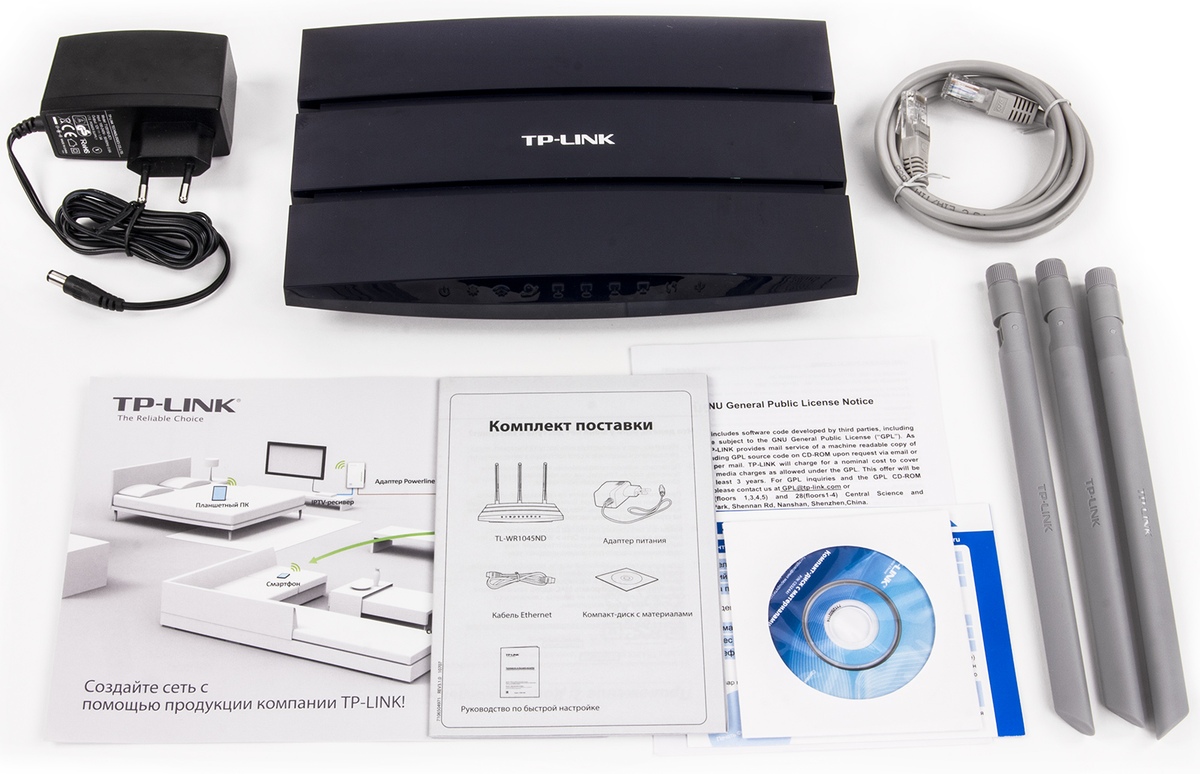

В комплект поставки роутера входит импульсный блок питания с параметрами 12 В 1,5 А, три внешние антенны, сетевой патч-корд, компакт-диск с документацией и утилитами, краткое печатное руководство, гарантийный талон и рекламная листовка.

Комплект поставки TP-Link TL-WR1045ND

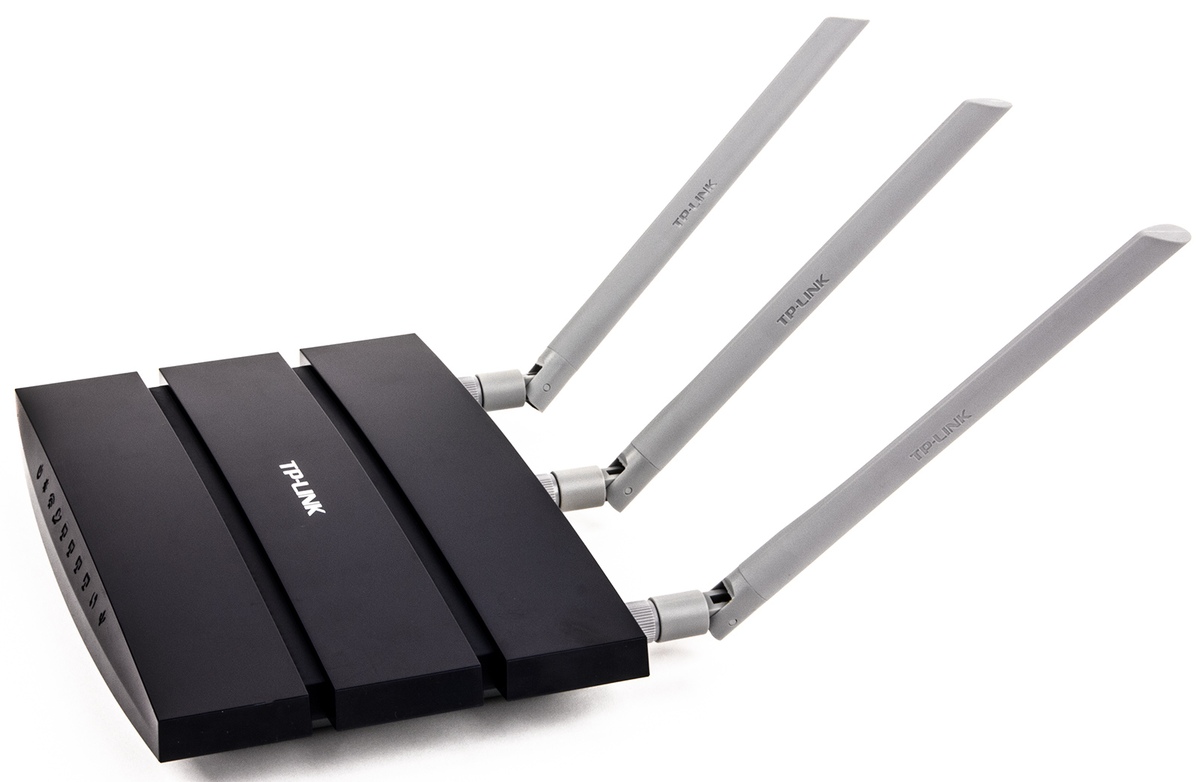

Компания продолжает использовать один из существующих уже пару лет дизайнов корпусов. Внешние габариты без учета антенн и подключений кабелей составляют 225×142×33 мм. Верхняя часть корпуса изготовлена из темно-синего глянцевого пластика.

Внешний вид TP-Link TL-WR1045ND

В двух продольных углублениях находятся отверстия вентиляции. В центре можно заметить логотип производителя.

Внешний вид TP-Link TL-WR1045ND

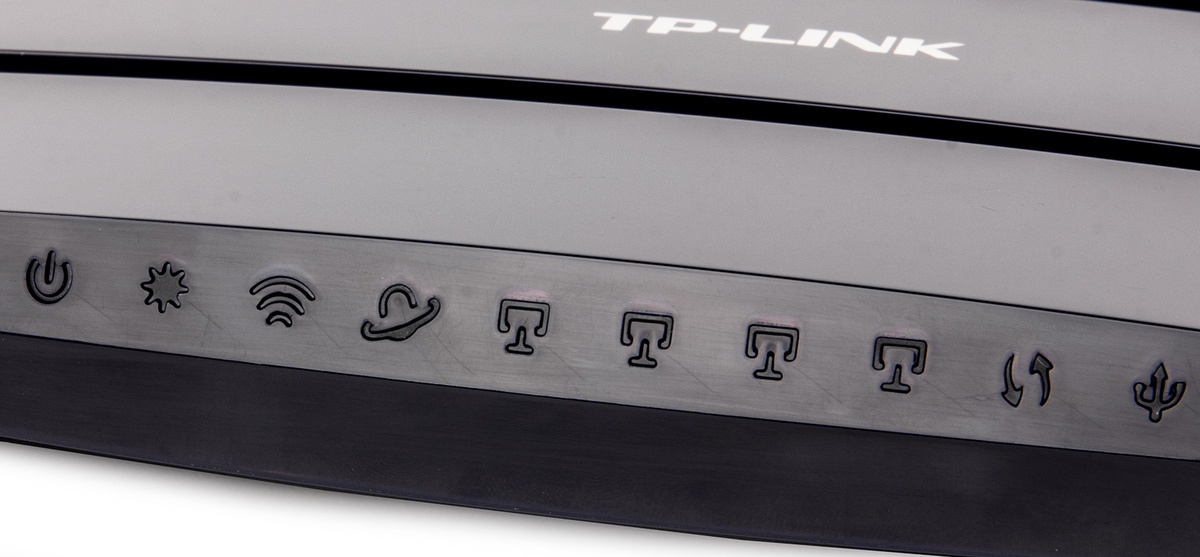

На переднем скошенном торце установлены десять светодиодов. Все они имеют не очень яркий зеленый цвет свечения и мигают достаточно редко.

Внешний вид TP-Link TL-WR1045ND

Нижняя часть корпуса использует серый матовый пластик. На ней также предусмотрены отверстия для вентиляции. Ножки у этой модели реализованы просто выступами пластика, что не очень удобно. Зато присутствуют отверстия для крепления на стену антеннами вниз или вверх.

Внешний вид TP-Link TL-WR1045ND

Заметим, что корпус заметно крупнее печатной платы роутера, размеры которой составляют 164×108 мм. Боковые «крылья» скорее являются элементами дизайна, чем продиктованы реальной необходимостью размещения электронной начинки.

Внешний вид TP-Link TL-WR1045ND

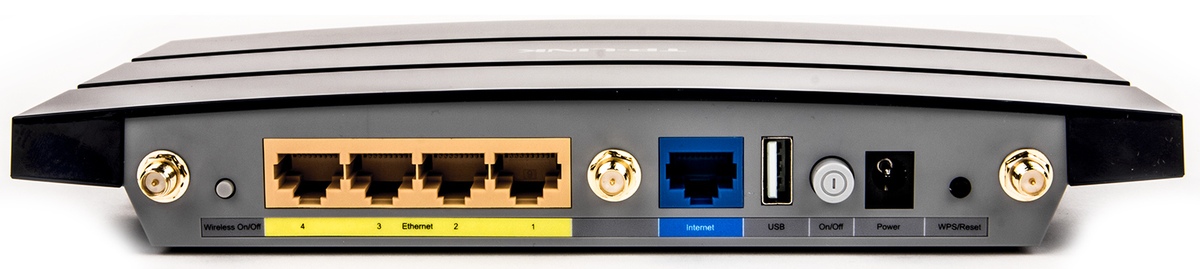

Несмотря на указанные выше особенности корпуса, все разъемы и кнопки собраны на традиционном месте — задней панели. Здесь находятся три стандартных разъема для антенн, четыре порта LAN и один порт WAN (все гигабитные), кнопки отключения Wi-Fi и WPS/сброс, вход блока питания и выключатель, а также порт USB 2.0. Доступ ко всем этим элементам достаточно удобный. Проблемы могут возникнуть разве что с очень крупными флэшками.

В целом дизайн роутера неплохой, замечания могут быть только к глянцу на крышке и отсутствию резиновых ножек.

Аппаратная конфигурация

Рассматриваемая модель использует платформу Qualcomm. Этот производитель давно не встречался в наших статьях, но и сегодня он достаточно популярен. В TP-Link TL-WR1045ND установлен процессор QCA9558, имеющий архитектуру MIPS и частоту 720 МГц. В него встроен радиоблок с поддержкой стандартов 802.11b/g/n в диапазоне 2,4 ГГц с максимальной скоростью соединения 450 Мбит/с.

Объем оперативной памяти DDR2 устройства составляет 64 МБ, для прошивки предусмотрено 8 МБ флэш-памяти. Сетевой коммутатор внешний — на базе чипа Atheros AR8327N. Никаких дополнительных радиаторов или пластин на чипах нет. Кабели от антенных разъемов припаяны к плате.

Роутер тестировался с прошивкой версии 3.15.30 Build 140905 Rel.63539n.

Настройка и возможности

Структура веб-интерфейса характерен для моделей этого производителя — двухуровневое меню в левой части окна, основная страница в центре и справка справа. Дизайн также аналогичен другим устройствам и использует зеленые тона.

Доступ к настройкам можно ограничить по MAC-адресу подключающихся клиентов. Реализована функция удаленного управления, поддерживающая установку собственного номера порта и ограничение на IP-адрес удаленного клиента.

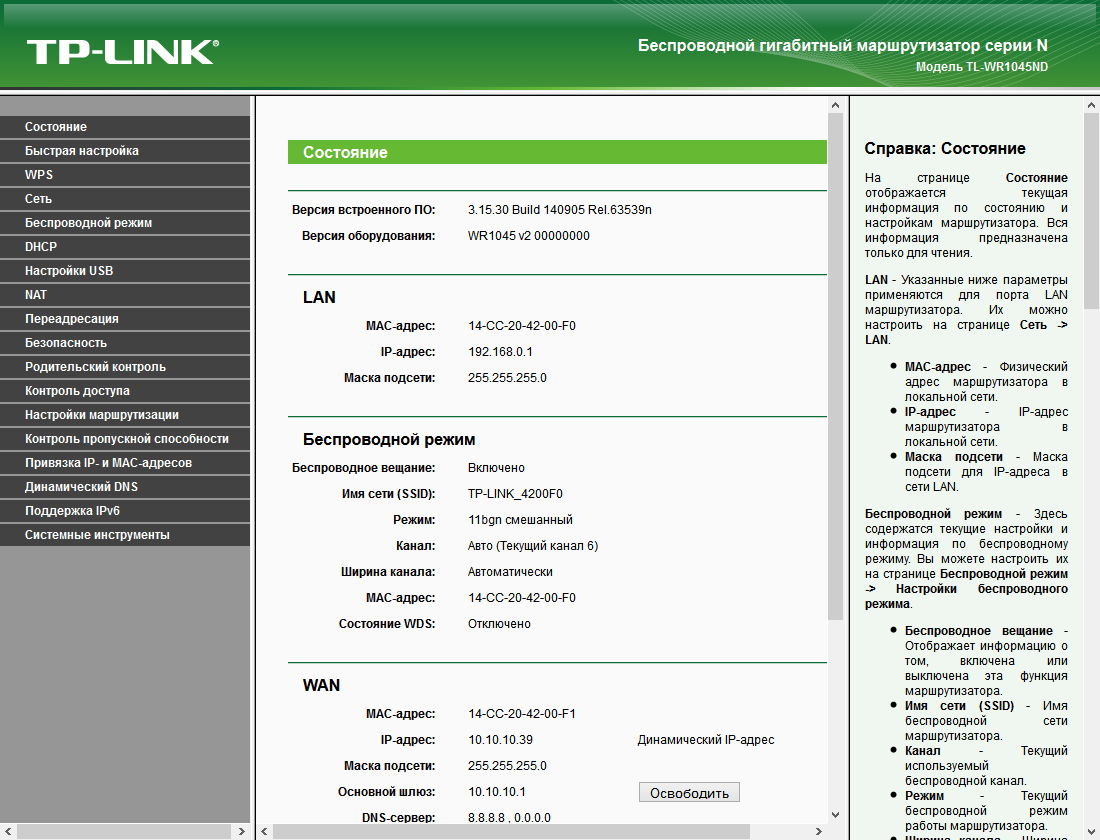

Первая страница, которую мы видим после входа на роутер, содержит всю важную информацию о текущем состоянии устройства, включая версию прошивки, состояния сетевых интерфейсов и общую статистику по трафику.

Настройка TP-Link TL-WR1045ND

В роутере предустановлена база локальных провайдеров с группировкой по городам, что позволяет существенно упростить настройку устройства начинающим пользователям.

Настройка TP-Link TL-WR1045ND

Для подключения к интернету поддерживаются режимы IPoE, PPPoE, PPTP и L2TP. Есть возможность работы с сегментом локальной сети оператора при использовании режимов с сервером доступа. Поддерживается изменение MAC-адреса порта WAN и размера MTU, есть клиент DDNS с тремя сервисами, возможна работа с IPv6 в нескольких режимах, предусмотрено добавление собственных записей в таблицу маршрутизации.

Настройка TP-Link TL-WR1045ND

Для сервисов IPTV можно использовать трансляции мультикаст, выделение одного или двух портов для приставок в режиме моста, а также активировать обработку тегированного трафика 802.1Q VLAN.

Настройка TP-Link TL-WR1045ND

В локальном сегменте сети для упрощения настройки клиентов используется сервер DHCP. Допускается изменение собственного IP-адреса роутера, выбор диапазона адресов и других параметров сервера, резервирование пар MAC—IP и дополнительная привязка адресов в протоколе ARP.

Настройка TP-Link TL-WR1045ND

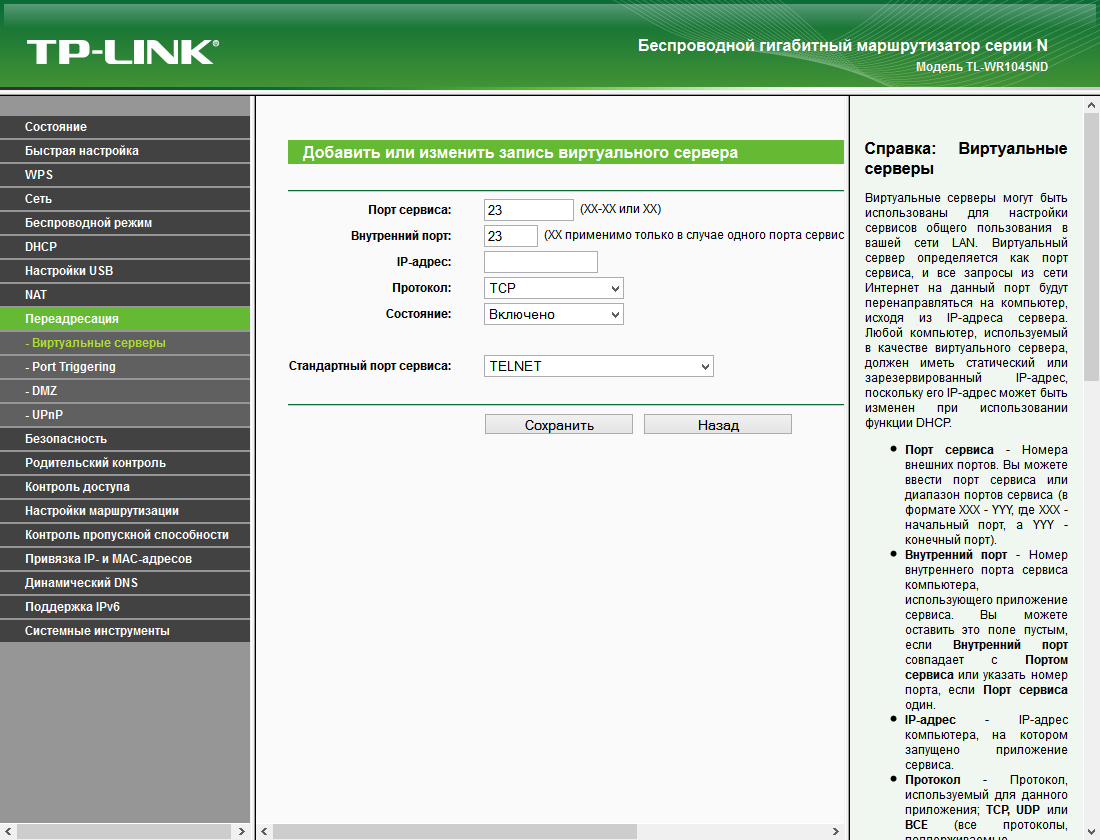

Обеспечить удаленный доступ к клиентам локального сегмента сети можно с использованием DMZ, UPnP или правил трансляции и переключения портов. Заметим, что в правилах можно использовать диапазоны, выбирать протокол (TCP/UDP), а также устанавливать отличающийся от внешнего номер для внутреннего порта.

Настройка TP-Link TL-WR1045ND

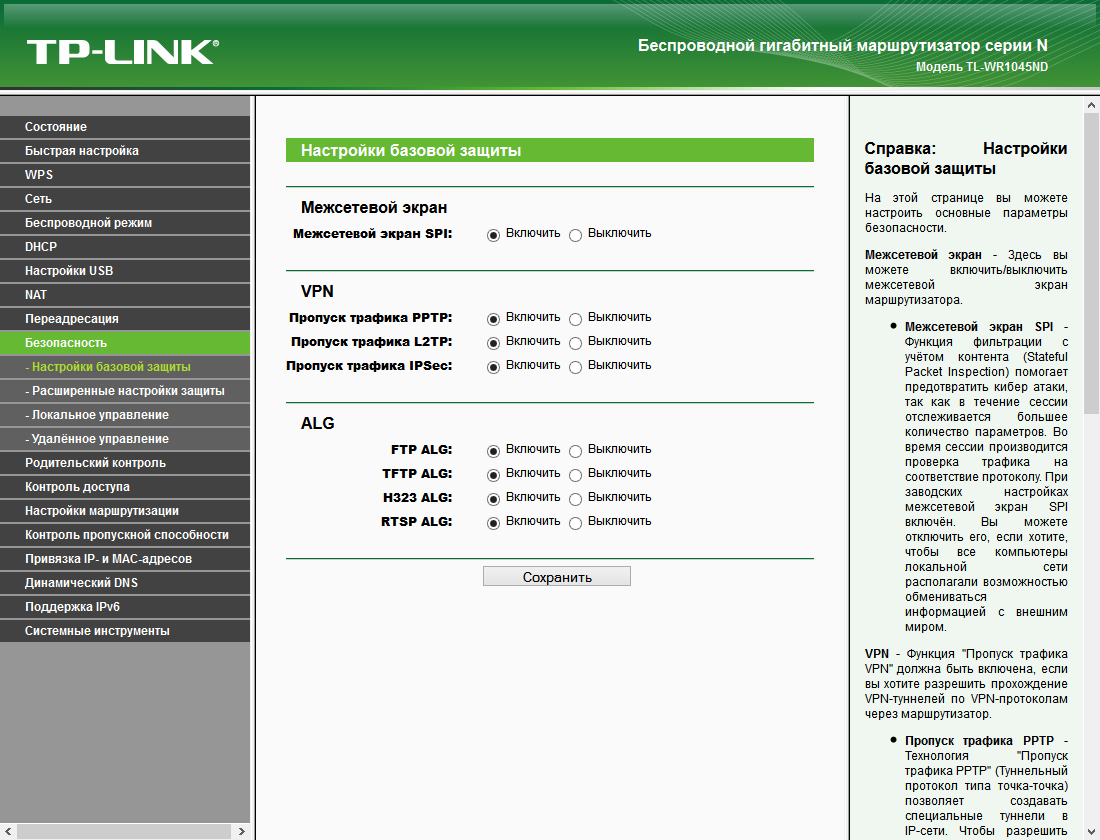

В роутере предусмотрено несколько сервисов ALG и есть возможность обработки трафика VPN-клиентов.

Настройка TP-Link TL-WR1045ND

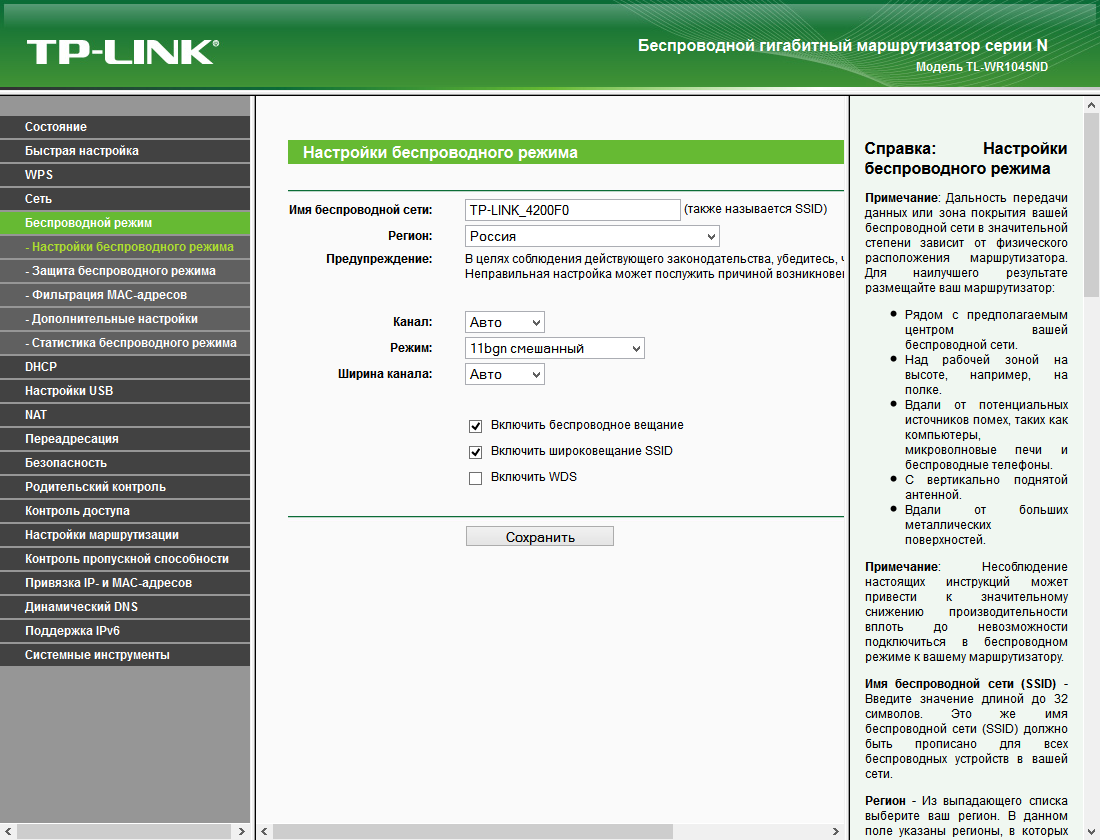

Настройки беспроводной точки доступа включают в себя как стандартные параметры, среди которых имя сети, регион, номер и ширина канала, защита (включая WPA/WPA2 с паролем и сервером RADIUS), опции WPS, так и несколько дополнительных. Среди последних отметим возможность регулировки мощности передатчика (три уровня), отключение WMM и активацию изоляции клиентов. Также предусмотрен фильтр MAC-адресов и таблица текущих подключений. Возможности использовать расписание работы и организации гостевой сети в данной модели нет.

Настройка TP-Link TL-WR1045ND

В системе предусмотрен межсетевой экран SPI с защитой от некоторых типов DoS- и флуд-атак. Дополнительно пользователь может создать собственные правила на основе шаблонов с использованием адресов источника и получателя, номеров портов и протокола, а также расписания.

Настройка TP-Link TL-WR1045ND

В прошивке реализована функция родительского контроля, позволяющая указать для клиента конкретные имена разрешенных сайтов и расписание, когда с ними можно будет работать.

Настройка TP-Link TL-WR1045ND

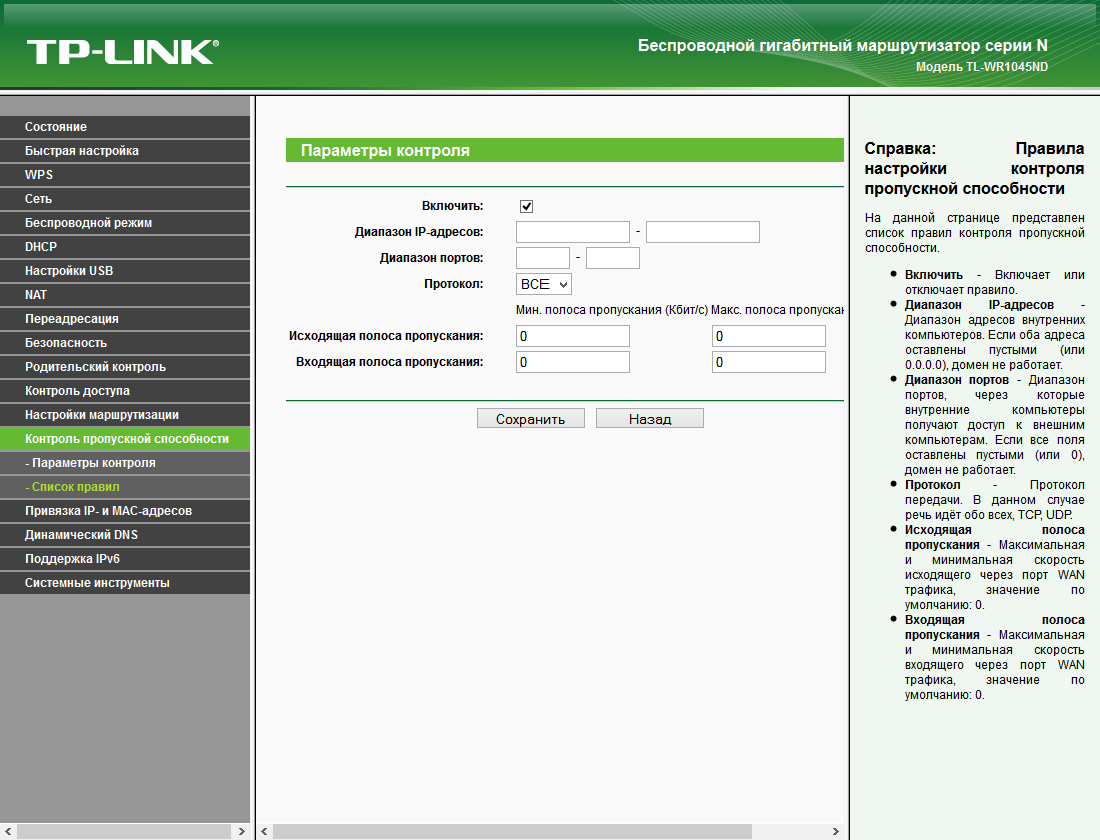

Рассматриваемая модель роутера имеет функции управления трафиком, в правилах которой можно использовать IP-адреса локальных клиентов, номера удаленных портов и ограничения на скорости загрузки и отправки. Границы соблюдаются достаточно точно, так что в некоторых ситуациях этот сервис может оказаться полезным. Например, для ограничения особо активных клиентов локальной сети. Но не стоит забывать о том, что эта функция создает существенную нагрузку на процессор устройства.

Настройка TP-Link TL-WR1045ND

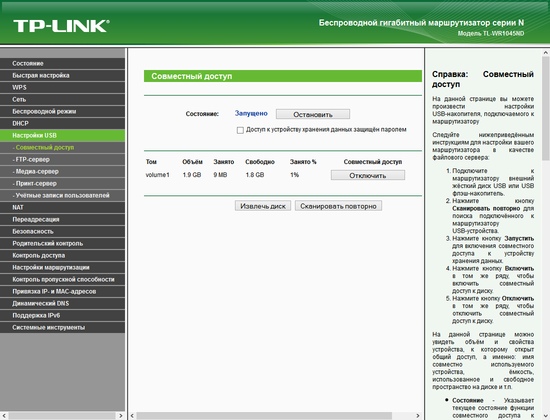

Наличие порта USB позволяет использовать устройство для реализации сетевого хранилища. При этом на подключаемом накопителе можно иметь несколько разделов с файловыми системами FAT32 и NTFS, а вот USB-хабы не поддерживаются. В веб-интерфейсе присутствует специальная кнопка для безопасного отключения накопителей.

Настройка TP-Link TL-WR1045ND

Доступ к данным осуществляется по протоколам SMB и FTP. Во втором случае можно организовать и доступный из интернета сервер. С обработкой русских имен файлов проблем нет.

Настройка TP-Link TL-WR1045ND

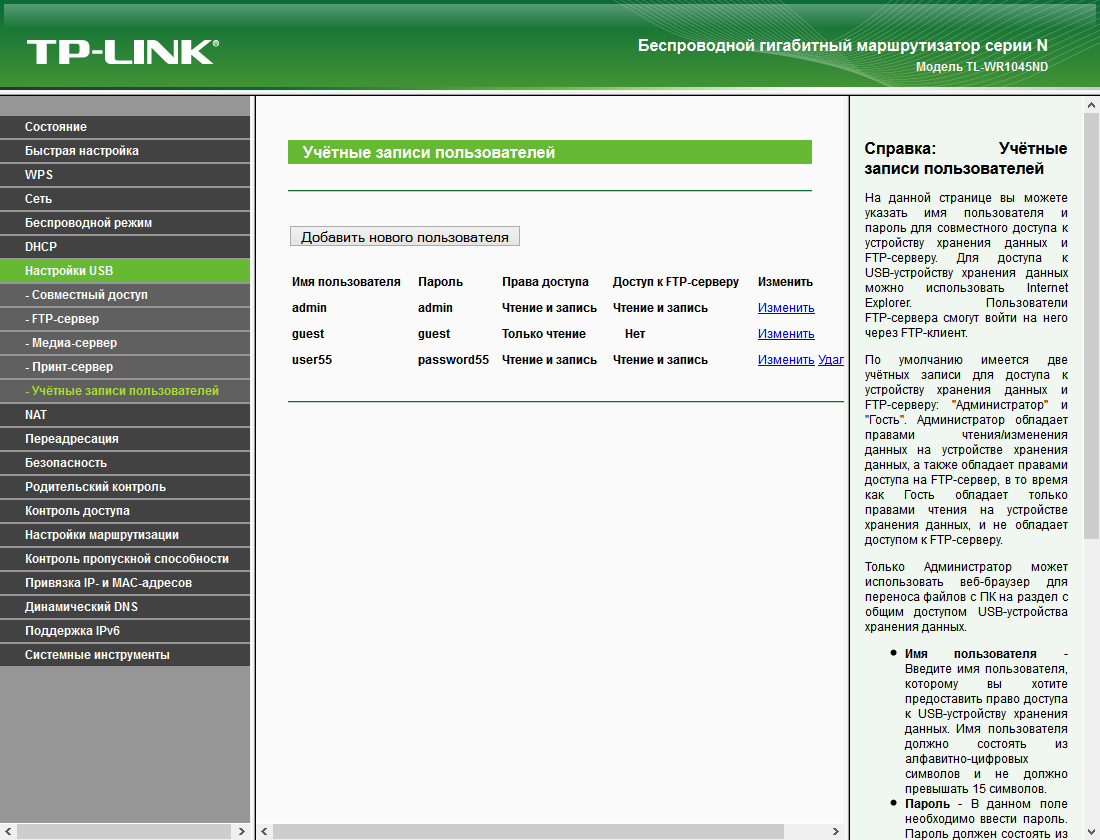

Можно запрограммировать несколько отдельных аккаунтов пользователей и указать для них права доступа для каждого протокола, но действовать они будут сразу для всех общих ресурсов.

Настройка TP-Link TL-WR1045ND

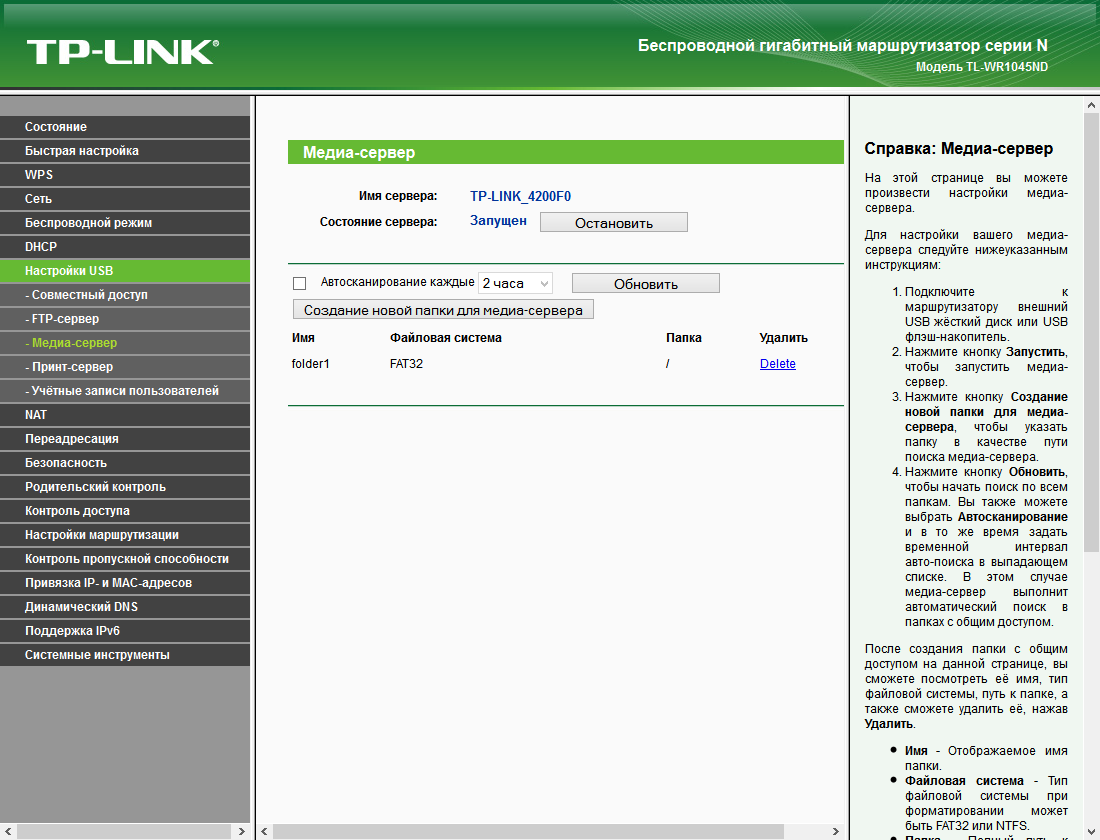

Избранные папки на подключенных накопителях можно использовать для организации медиасервера DNLA. Он индексирует файлы форматов bmp, jpeg, png, aac, m4a, mp3, wma, avi, m4v, mkv, mov, wmv и других. Предусмотрена функция автоматического поиска новых файлов через заданный период.

Последний вариант использования порта USB — сетевая печать. Она организуется через стандартный сетевой порт. Обратная связь с принтером и работа с МФУ не поддерживаются.

Настройка TP-Link TL-WR1045ND

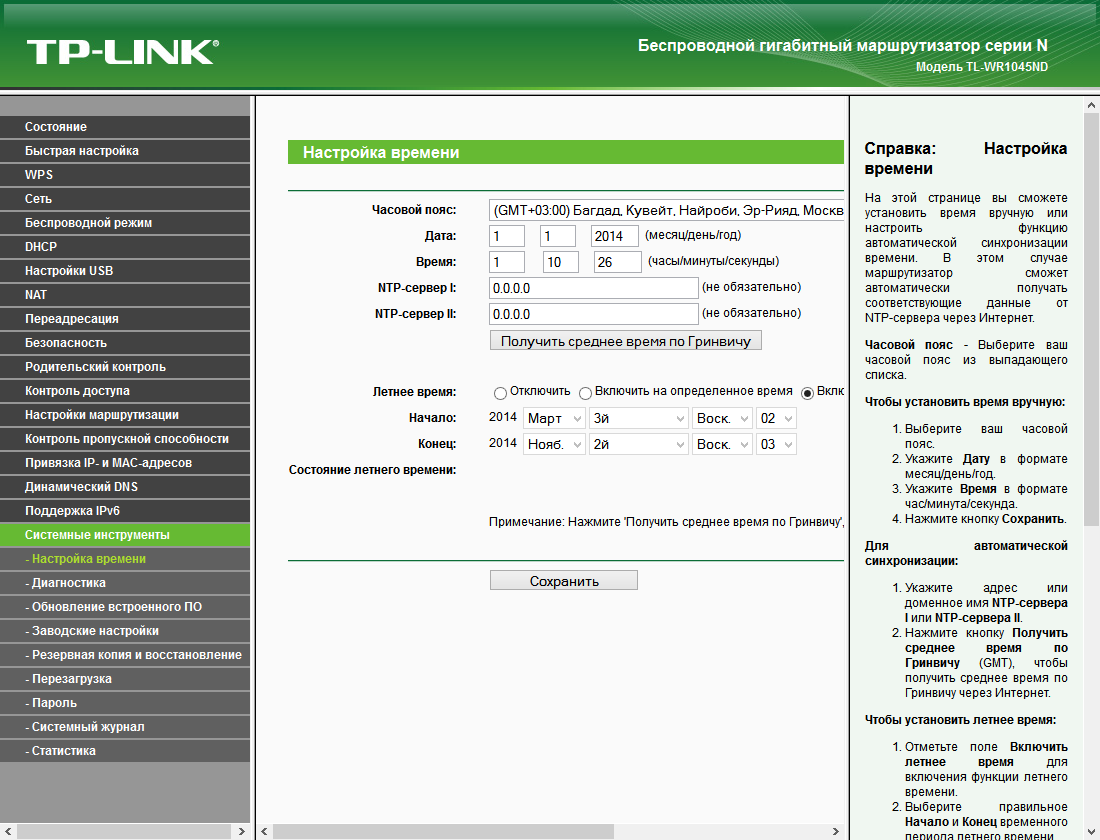

В группе «Системные инструменты» мы видим привычные страницы обновления прошивки, работы с конфигурацией, изменения пароля, настройку времени. Заметим, что можно поменять не только пароль администратора, но и его имя, а встроенные часы умеют синхронизироваться через интернет.

Настройка TP-Link TL-WR1045ND

Журнал системных событий достаточно подробный. Для него поддерживается автоматическая отправка по электронной почте. Сервер SMTP потребуется указать в настройках. Дополнительно присутствует сервис подсчета трафика по клиентам. Однако он имеет только ручной режим сброса статистики и не ведет отчета по дням.

Настройка TP-Link TL-WR1045ND

Отметим наличие встроенных утилит ping и trace, а также кнопку перезагрузки роутера.

Производительность

С подключением к «Домашнему Билайн» по протоколу L2TP не вызвало никаких проблем. Скорость работы соответствовала тарифному плану. С клиентом p2p без установки ограничений в настройках удалось получить скорость загрузки более 10 МБ/с с числом подключений около 2000. Для комфортного использования интернета желательно ограничить скорость клиента p2p исходя из используемого тарифного плана. Также в этом случае можно будет просматривать мультикаст-трансляции IPTV, в том числе и через Wi-Fi.

Основное тестирование устройства проводилось с использованием синтетических тестов на специальном стенде. На первом графике представлены скорости маршрутизации в режимах IPoE, PPPoE, PPTP и L2TP. Проверка проводилась в один/два потока и в шестнадцать потоков.

Производительность маршрутизации TP-Link TL-WR1045ND

Использование аппаратного NAT в режимах IPoE и PPPoE позволяет устройству показывать скорость маршрутизации на уровне гигабитного канала. Для PPTP и L2TP производительность составляет от 150 Мбит/с и выше, так что модель можно смело рекомендовать для пользователей каналов 100 Мбит/с с любыми типами подключения.

В отличных от IPoE режимах роутер корректно обрабатывает трафик в локальную сеть провайдера, так что к этому сценарию замечаний тоже нет.

Производительность маршрутизации TP-Link TL-WR1045ND

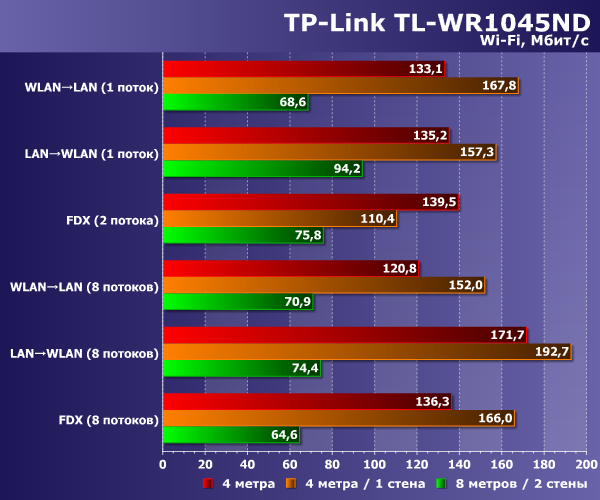

Проверка беспроводной точки доступа роутера проводилась совместно с установленном в современном ПК адаптером TP-Link TL-WDN4800 (802.11n, 450 Мбит/с). Проверялись три варианта взаимного расположения устройств — четыре метра прямой видимости, четыре метра через одну некапитальную стену и восемь метров через две некапитальные стены. Роутер настраивался на максимальную производительность, скорость соединения во всех точках составляла наилучшие для данного сочетания устройств 450 Мбит/с. Тесты проводились в один/два потока и в восемь потоков.

Производительность Wi-Fi TP-Link TL-WR1045ND

Несмотря на высокую скорость соединения, реальная производительность оказалась относительно невысокой и сравнимой с некоторыми другими моделями роутеров с 300 Мбит/с точкой доступа.

При работе в пределах одной комнаты можно рассчитывать на 130-170 Мбит/с. Увеличение расстояния и добавление преград снижает скорости примерно в два раза, до 65-95 Мбит/с.

Последний тест, который был проведен с данным роутером, — проверка производительности сценария сетевого накопителя. Для этого в порт USB 2.0 устройства подключался диск Seagate FreeAgent GoFlex с разделами FAT32 и NTFS и осуществлялись чтение и запись файла объемом 2 ГБ по протоколам SMB и FTP. Результаты представлены на следующем графике.

Производительность сетевого диска TP-Link TL-WR1045ND

Скорости работы аналогичны другим массовым моделям роутеров с USB 2.0 и гигабитными сетевыми портами. Для определенных задач их может быть вполне достаточно. Например, для просмотра видео на сетевом плеере или загрузки файлов удаленным пользователем по протоколу FTP, но сетевой накопитель это решение, конечно, заменить не сможет.

Выводы

Рассмотренная модель роутера TP-Link TL-WR1045ND относится к верхне-среднему сегменту. Она оборудована гигабитными сетевыми портами, однодиапазонным беспроводным контроллером и портом USB. Использование достаточно быстрой платформы и поддержка аппаратного NAT позволяет при работе с IPoE и PPPoE обеспечить высокую скорость маршрутизации. При подключении по протоколам PPTP и L2TP производительности устройства будет достаточно для обслуживания каналов до 100 Мбит/с включительно.

Скорость работы беспроводной точки доступа немного разочаровала. От модели на 450 Мбит/с мы, все-таки, ждали большего. Наличие порта USB 2.0 позволяет реализовать на роутере базовые сценарии хранения файлов, медиасервера и сетевой печати.

Встроенное программное обеспечение показалось достаточно удобным и функциональным для рассматриваемого сегмента. Поддерживаются популярные на отечественном рынке типы подключений к интернету, есть встроенная база провайдеров и реализованы технологи работы с IPTV. К надежности работы прошивки по итогам тестирования замечаний нет.
