| № SAP |
30005119 |
| Партномер |
SR42UBDP |
Описание

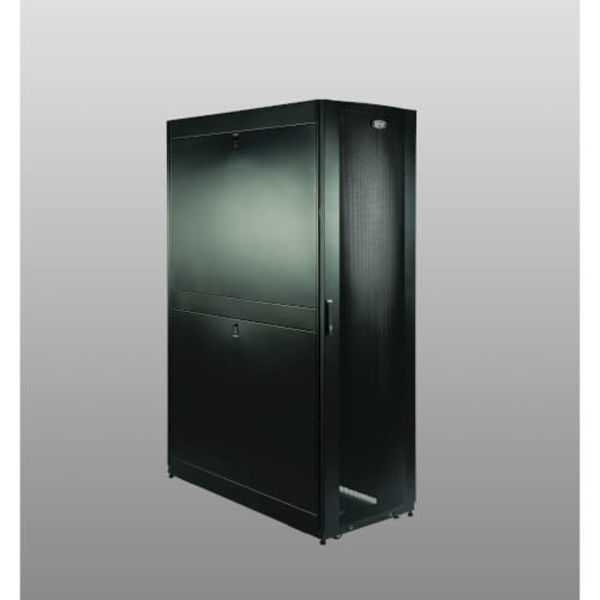

SMARTRACK™ Series
SR42UBDP
Глубокий стоечный шкаф SmartRack размером 42U (поставляется полностью в сборе)
Глубина 1200 мм для монтажа оборудования большой глубины
Стандартная ширина 600 мм для оптимального использования площади помещения
Поставляется полностью собранным
Несущая способность 1360 кг (закрепленное оборудование) / 1200 кг (выдвижное оборудование)
Запираемые, съемные, переставляемые передние и задние дверцы; запираемые (на ключ аналогично дверцам) и съемные боковые панели.
Заводские ролики и регулировочные ножки; прокатывается на роликах через стандартный дверной проем 2,1 м
Удовлетворяет всем требованиям к корпусам в соответствии со стандартом PCI DSS (Payment Card Industry Data Security Standard - Стандарт безопасности данных в сфере обращения платежных карт)
Краткое описание
Версия нашего стандартного шкафа 42U SmartRack с увеличенной глубиной. Этот шкаф более глубокий (1200 мм) по сравнению со стандартным шкафом глубиной 1050 мм. Дополнительная глубина позволяет выполнять установку оборудования с высокой плотностью монтажа. Это обеспечивает дополнительное пространство для отодвигания назад кабельной разводки, а также пространство в задней части шкафа для монтируемого в него оборудования, имеющего заменяемые в процессе работы источники питания.
Шкаф SR42UBDP высотой 42U вмещает в себя до 1360 кг стандартного оборудования размером 48 см. Его передняя и задняя пары вертикальных шин имеют монтажные отверстия квадратного сечения, регулируемые от 10 до 107 см с шагом 0,64 см Процесс регулировки является достаточно быстрым, а хорошо заметный указатель глубины обеспечивает согласованность расположения шин без необходимости проведения соответствующих измерений, отнимающих время. Каждое стойко-место внутри корпуса пронумеровано для облегчения идентификации.
Две из регулируемых вертикальных монтажных шин обеспечивают возможность вертикального монтажа на защелках без помощи инструментов до четырех совместимых PDU и кабельных органайзеров. Данная возможность облегчает прокладку кабелей к стоечному оборудованию и уменьшает путаницу проводов.
Шкаф SR42UBDP, оснащенный запирающейся передней дверцей с возможностью перевешивания и запирающимися съемными боковыми панелями, обеспечивает максимальную безопасность оборудования. Боковые панели разделены надвое для облегчения процессов съема и повторной установки. Разрезная конструкция задней дверцы обеспечивает более плотное прилегание корпуса к стене. Шкаф SR42UBDP отвечает всем требованиям стандартов безопасности данных в сфере обращения платежных карт (PCI DSS).
Верхняя панель шкафа SR42UBDP снабжена вентиляционными отверстиями для повышения эффективности отвода теплого воздуха изнутри корпуса и втягивания внутрь него холодного воздуха за счет конвекции. Верхняя панель имеет отверстия для прохождения кабелей и может легко сниматься без помощи инструментов. Для облегчения прокладки кабелей шкаф SR42UBDP не имеет нижней панели.
Все компоненты шкафа SR42UBDP замкнуты на его корпус. Для обеспечения контакта с системой заземления объекта имеются передняя и задняя точки заземления в форме резьбовых элементов. Съемные передняя и задняя дверцы имеют быстросъемные заземляющие провода.
Для облегчения процесса перестановки шкаф SR42UBDP поставляется с установленными на заводе-изготовителе роликами, позволяющими легко перемещать его в желаемое место, где он может быть зафиксирован путем регулировки выравнивающих элементов, также установленных на заводе-изготовителе. Примечание. Ролики предназначены для незначительных корректировок положения и и не рассчитаны на перемещение корпуса на большие расстояния.
На шкаф SR42UBDP предоставляется 5-летняя гарантия качества изделия. Шкаф SR42UBDP, входящий в семейство SmartRack, совместим с широким ассортиментом монтируемого в стойку оборудования производства Tripp Lite, что дает вам возможность адаптировать свои решения к любым требованиям.
Основные характеристики
Поставляется полностью в сборе для быстрого развертывания и установки на заводские ролики (съемные)
Передние и задние наборы монтажных направляющих для установки оборудования регулируются по глубине с шагом 0,64 см. Регулировка быстрая и легкая. Хорошо просматриваемые метки глубины обеспечивают удобную установку направляющих без проведения измерений, отнимающих время.
Направляющие для монтажа принадлежностей на защелки (2 направляющих на шкаф) имеют проемы для быстрого монтажа совместимых блоков распределения питания и вертикальных кабельных организаторов. Монтажные проемы выполнены по стандартному для отрасли шаблону размещения, совместимому с обширным перечнем принадлежностей. На каждой направляющей можно размещать два вертикальных блока PDU или кабельных организатора, расположенных рядом (четыре позиции на шкаф).
В комплект поставки шкафа входит крепеж для квадратных отверстий – закладные гайки и 50 винтов М6
Текстурированная окраска порошковой краской обеспечивает стойкость к внешним воздействиям, например, при размещении в складских помещениях.
Прекрасные возможности для вентиляции. Более 65% открытых проемов для вентиляции, выполненных перфорированием передней двери, соответствуют или даже превышают требования производителей серверного оборудования.
Максимально используемая внутренняя глубина 1070 мм (от передней до задней опорной стойки).
Несущая способность 1360 кг (закрепленное оборудование) / 1200 кг (выдвижное оборудование).
Передняя дверь запирается, навешивается на любую сторону или может быть снята.
Задние двери запираются и навешиваются на любую сторону. Двустворчатые задние двери облегчают доступ для обслуживания, позволяя размещать шкаф ближе к стене.
Запираемые съемные боковые панели имеют половинный размер, что делает их меньше и легче, упрощая монтаж и обслуживание. По две боковых панели на сторону (всего 4 панели). Боковые панели запираются на ключ аналогично передним и задним дверям.
Встроенные средства монтажа для бокового крепления позволяют соединять шкафы при установке в ряд. Расстояние между центрами может быть установлено на 600 мм.
Регулируемые опоры могут удлиняться, чтобы обеспечить установку шкафа на неровной поверхности. Опоры выполнены съемными.
Компактная конструкция позволяет шкафу проходить через дверные проемы стандартной высоты.
Удобная система заземления. Все компоненты заземляются на раму шкафа, у которой имеется несколько клемм для подключения к заземлению объекта. Передние и задние двери имеют быстросъемные заземляющие провода.
Открытое днище для прохода кабелей.
В верхней панели предусмотрены просторные проемы для прохода кабелей. Панель быстросъемная и не требует инструментов для монтажа, снимается без отключения кабелей.
В комплект входят крепежные кронштейны для фиксации шкафа при перевозке, которые могут крепиться к днищу рамы шкафа изнутри или снаружи.
Удовлетворяет всем требованиям к корпусам в соответствии со стандартом PCI DSS (Payment Card Industry Data Security Standard - Стандарт безопасности данных в сфере обращения платежных карт)
Совместимы с приспособлениями для оптимизации воздушных потоков, а также с приспособлениями для оптимизации кабельных соединений.
В комплект поставки входят
Монтажный шкаф SR42UBDP
(4) боковые панели
(4) замка боковых панелей
(2) ключа от дверцы и боковых панелей
(50) винтов M6
(50) закладных гаек M6
(50) шайб M6
Руководство пользователя
Технические спецификации
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Максимальная глубина установленной в стойку системы (дюймы)
42
Максимальная глубина установленной в стойку системы (см)
106.7
Минимальная глубина установленной в стойку системы (дюйм)
4
Высота шкафа
42U
Габаритные размеры в упаковке (ВхШхГ, дюйм)
84,5 x 28 x 52
Габаритные размеры в упаковке (ВхШхГ, см)
214,63 x 71,12 x 132,08
Масса брутто (фунты)
345
Масса брутто (кг)
156,49
Габаритные размеры (дюймы)
ГАБАРИТНЫЕ РАЗМЕРЫ: 78,5 x 23,63 x 47,25 (ВхШхГ)
Масса прибора (фунты)
315
Масса прибора (кг)
142.88
Габаритные размеры (см)
199,39 x 60,02 x 120,01
Цвет
Черный
Тип
Напольная
Несущая способность – для закрепленного оборудования (фунты)
3000
Несущая способность – для выдвижного оборудования (фунты)
2250
Единиц на поддоне
1
Несущая способность – для закрепленного оборудования (кг)
1360.8
Несущая способность – для выдвижного оборудования (кг)
1020.6
СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ
Клемма заземления
Рамы передних и задних дверец
СЕРТИФИКАЦИИ
Сертификации
UL60950; Правила ограничения содержания вредных веществ (RoHS); CE
Стандарт NOM (Мексика)
Испытано по NOM (Мексика)
Утверждения
EIA/ECA-310-E
ГАРАНТИЯ
Гарантийный период (все страны)
Ограниченная гарантия 5 лет
